DTSD/DSSD6868型三相电子式多功能电能表是采用先进的电能计量专用芯片，与成熟的多费率技术相结合设计而成，应用数字采样处理技术及SMT工艺，根据居民实际用电状况所设计、制造，具有国际先进水平的电能仪表。
该表实现分时计量，设定日自动转存数据，手持终端或PC机编程及抄表，LCD显示等功能；可进行4种费率、10个时段、2个时区及12位表号等设置，并具有电能测试脉冲输出。
其性能指标符合GB/T 17215-2002《1级和2级静止式交流有功电度表》和DL/T 614-1997《多功能电能表》标准对多功能电能表的各项技术要求。通讯规约符合《DL/T645-1997多功能电能表通信规约》及用户提出的特殊通信要求。
规格型号及脉冲常数（具体以仪表铭牌为准）
|
型 号 |
类 别 |
参比电压Un |
额定电流In |
脉冲常数 |
|
DSSD6868 |
三相三线 |
3×100V |
3×1.5(6)A |
6400 imp/kW·h 6400 imp/kvar·h |
|
DTSD6868 |
三相四线 |
3/×57.7/100V |
3×1.5(6)A |
12800 imp/kW·h 12800 imp/kvar·h |
|
3×220/380V |
3×1.5(6)A |
3200 imp/kW·h 3200 imp/kvar·h |
||
|
3×2.5(10)A |
1600 imp/kW·h 1600 imp/kvar·h |
|||
|
3×5(20)A |
800 imp/kW·h 800 imp/kvar·h |
|||
|
3×10(40)A |
400 imp/kW·h 400 imp/kvar·h |
|||
|
3×10(60)A |
400 imp/kW·h 400 imp/kvar·h |
|||
|
3×15(60)A |
400 imp/kW·h 400 imp/kvar·h |
|||
|
3×20(80)A |
200 imp/kW·h 200 imp/kvar·h |
|||
|
3×30(100)A |
200 imp/kW·h 200 imp/kvar·h |
l 准确度等级：有功1.0级 无功2.0级
l额定频率：50Hz
l起动电流：有功0.004Ib 无功0.005Ib
l潜动：电压线路施加115%Un，电流回路无电流时，电表输出的有功脉冲不多于1个。
l外型尺寸：250mm×170.8mm×78.5mm
l重量：约1.8kg
l电气参数
|
正常工作电压 |
0.9Un～1.1Un |
|
极限工作电压 |
0.75Un～1.15Un |
|
电压线路功耗 |
≤2W和5VA |
|
电流线路功耗 |
≤1VA |
|
数据备份电池电压, |
3.6VDC |
l费率工作参数
|
时钟准确度(日误差) |
≤0.5S (23℃) |
|
电池容量 |
≥1200mAh |
|
停电后数据保存时间 |
≥10年(用新电池) |
l气候条件
|
正常工作温度 |
-20℃～+50℃ |
|
极限工作温度 |
-30℃～+60℃ |
|
贮存和运输温度 |
-40℃～+70℃ |
|
贮存和工作湿度 |
≤85% |
工作原理 Work principle
多功能电能表是由测量单元和数据处理单元等组成，除计量有功、无功电能量外，还具有分时、测量需量等两种以上功能，并能显示、存储和输出数据的电能表。

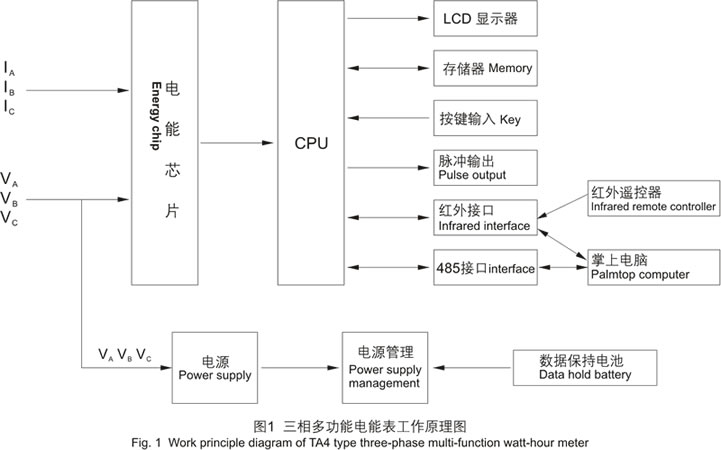

电能表工作时，电压、电流经取样电路分别取样后，送入专用电能芯片进行处理，并转化为数字信号送到CPU进行计算。由于采用了专用的电能处理芯片，使得电压电流采样分辨率大为提高，且有足够的时间来更加精确的测量电能数据，从而使电能表的计量准确度有了显著改善。
图中CPU用于分时计费和处理各种输入输出数据，通过串行接口将专用电能芯片的数据读出，并根据预先设定的时段完成分时有功电能计量和最大需量计量功能，根据需要显示各项数据、通过红外或485接口进行通讯传输，并完成运行参数的监测，记录存储各种数据。
外形说明及安装 Outline description and installation
翻开透明翻盖，可见一块小盖板，由两个螺钉固定。打开小盖板可见一大、一小两个电池槽，左边电池槽安装有两节3.0V锂电池，供停电抄表用；右边电池槽中安装有一节3.6V锂电池，用于停电给单片机供电，维持内部数据不变及时钟运行。在电池槽的底部有电池的正、负极性标志，安装时注意电池的正、负极方向。
1.2
